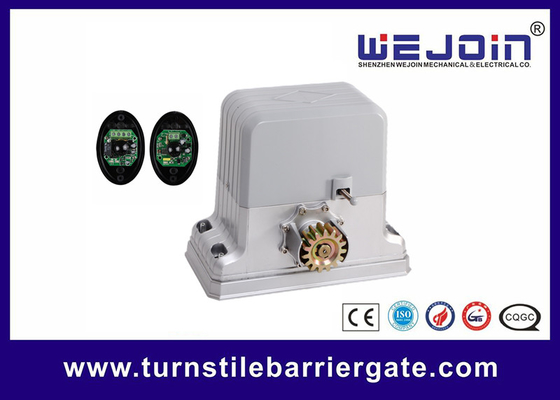

220V एसी हैवी ड्यूटी स्लाइडिंग गेट मोटर स्वचालित इलेक्ट्रॉनिक सॉफ्ट स्टार्ट सीई अनुमोदन
कार्य
1। एकीकृत विद्युत डिजाइन
2. इलेक्ट्रॉनिक सॉफ्ट स्टार्ट
3. बाधा पर उलट
4. इन्फ्रारेड फोटोकेल सॉकेट
5. अलार्म लाइट सॉकेट
6. तार नियंत्रण और रिमोट कंट्रोल
7. देरी से समापन
8. संवेदनशीलता को उल्टा करना
9. बस-माहिर (विभिन्न ऑपरेशन तरीके)
10. स्वचालित वार्म-अप
इलेक्ट्रॉनिक डेटा
नरम शुरुआत: हाँ
बाधा (संवेदनशीलता समायोज्य) पर रुकें: हाँ
ऑटो वार्मिंग-अप (ठंड तापमान पर): हाँ
रिमोट कंट्रोल: 418MHz (50 मीटर, लगभग)
तार नियंत्रण: उपलब्ध है
ऑटो समापन: हाँ
वाहन लूप डिटेक्टर सॉकेट: हाँ
फोटोकेल सॉकेट: हाँ
अलार्म लाइट सॉकेट: हाँ
मोटर डेटा
आदर्श | WJKMP202 | |
वोल्टेज | 220V ± 10% | 110V ± 10% |
सोखी गई शक्ति | 594W | 638W |
मोटर की गति | 1350rpm | 1620rpm |
गियर की गति | 58.5rpm | 70.2rpm |
यात्रा की गति | 11m / मिनट | 13.2m / मिनट |
उत्पाद वजन (लगभग) | 10.19kg | 10.25kg |
गेट का अधिकतम वजन | 1800kg | |
रैक स्थापना
गियर रैक के गियर को फर्श की ओर करें। रैक के गियर को मोटर के गियर के अनुकूल बनाएं। गियर रैक को शिकंजा के साथ दरवाजे पर जकड़ें। गेट को पुश करें और इसे पूरे रूट पर ले जाएं गेट को गियर को फास्ट करने के बाद यह आश्वासन दें कि गेट पूरे रूट को सुचारू रूप से चलाता है
रैक आमतौर पर टुकड़े के बाद स्थापित किया जाता है। डाइटिंग या ब्लॉकिंग से बचने के लिए, कृपया गियर रैक के अंतराल को समायोजित करें। हम एक तरीका सुझाते हैं (चित्र -3 देखें): छोटे समायोजन रैक के साथ दो रैक को समायोजित करने के बाद रैक 1 और रैक को ठीक करें।
नोटिस
1) कार्यरत वोल्टेज रेटेड वोल्टेज का 10% है, यदि वाष्पशील आपूर्ति वोल्टेज के क्षेत्र में बिजली नियामक का उपयोग करें।
2) गियर मापांक: M = 4 गियर स्केलर: Z = 15। कृपया संवाददाता रैक का उपयोग करें।
3) गेट को बैलेंसेबल और स्तर होना चाहिए। तो गियर और रैक अच्छी तरह से ठीक कर सकते हैं।
4) गियर के बीच अंतर होना चाहिए फाई गेट ऑपरेटर सुचारू रूप से आगे बढ़ सकता है।
