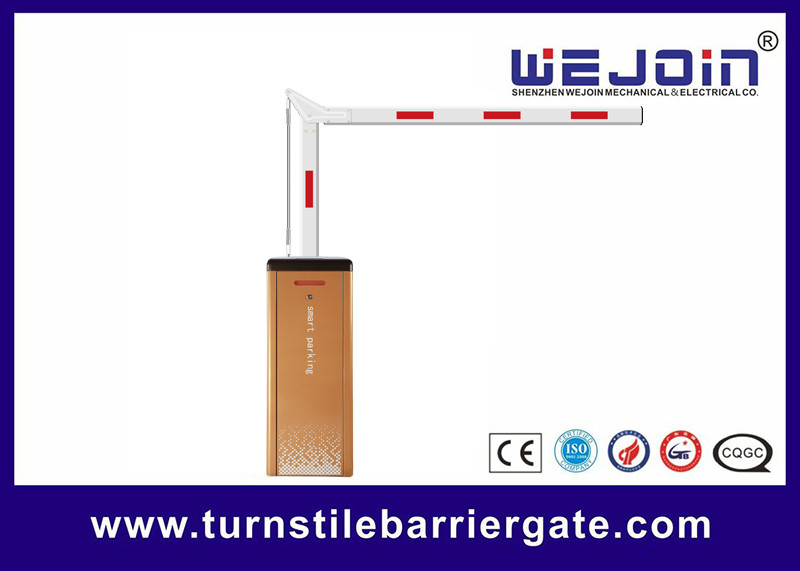

पार्किंग लॉट बैरियर गेट सुरक्षा सिस्टम के लिए फोल्डिंग बूम के साथ कार पार्क बैरियर गेट
स्वचालित बैरियर गेट संक्षिप्त परिचय
उत्पाद में चार भाग होते हैं: कैबिनेट, ट्रांसमिशन तंत्र, नियंत्रण इकाई और बूम। यह बाएं-स्थापित और दाएं-स्थापित के बीच अंतर करता है, और इसका उपयोग पार्किंग लॉट प्रवेश और निकास नियंत्रण प्रणालियों में किया जाता है।
इस उत्पाद को तीन प्रकारों में विभाजित किया गया है: सीधे बूम के साथ बैरियर गेट, फोल्डिंग बूम के साथ बैरियर गेट, और बाड़ बूम के साथ बैरियर गेट।
बूम बैरियर की बुनियादी विशेषताएं:
1. DC24V ब्रशलेस मोटर, कनेक्टिंग रॉड ट्रांसमिशन तंत्र और बैलेंस स्प्रिंग से लैस, कम बिजली की खपत, उच्च दक्षता और कम शोर।
2. बाधा फ़ंक्शन पर ऑटो-रिवर्सिंग और डिले ऑटो-क्लोजिंग फ़ंक्शन के साथ, काउंटिंग फ़ंक्शन और मोटरकेड पासिंग मोड का समर्थन करें।
3. बाहरी रडार, लूप डिटेक्टर, इन्फ्रारेड फोटोसेल एंटी-स्मैशिंग फ़ंक्शन का समर्थन करें, बिल्ट-इन DC 12V पावर आउटपुट, बाहरी रडार बिजली आपूर्ति के लिए इस्तेमाल किया जा सकता है।
4. RS485 संचार या RS485 ऑफ़लाइन कनेक्शन का समर्थन करें।
5. DC24V बिजली आपूर्ति वैकल्पिक है।
मॉडल |
WJDZE-BL (गति1.5~6s समायोज्य) |
|||||||
दौड़ने की गति |
1.5s |
3s |
4s |
5/6s |
6s |
6s |
6s |
6s |
बूम-प्रकार |
सीधा |
सीधा |
सीधा |
सीधा |
90° फोल्डिंग |
180° फोल्डिंग |
2 बाड़ |
3 बाड़ |
अधिकतम बूम लंबाई |
3m |
4.5m |
5m |
6m |
5m |
4m |
4.5m |
4m |
इनपुट वोल्टेज |
AC100~264V |
|||||||
आवृत्ति |
50/60HZ |
|||||||
मोटर वोल्टेज |
DC24V |
|||||||
एन्क्लोजर रेटिंग |
Ip54 |
|||||||
कार्य तापमान |
-35℃~ + 70℃ |
|||||||
MTBF |
3,000,000 बार |
|||||||
अधिकतम मोटर पावर |
180W |
|||||||
अधिकतम मोटर गति |
24r/min |
फोल्डिंग बूम मेंस्थापना
चरण 1. बूम फिक्सिंग प्लेट को बूम पर 2pcs M12*70mm हेक्सागन स्क्रू के साथ ठीक करें।
चरण 2. फिक्सिंग प्लेट को हाथ से पकड़ें, फिर बूम को लंबवत उठाएं और इसे बूम होल्डर पर स्थापित करें। और फिर फ्लैट वॉशर, स्प्रिंग वॉशर और M12 नट को बारी-बारी से स्क्रू पर स्थापित करें, और एक रिंच से स्क्रू को ठीक करें।
चरण 3. सपोर्ट बोर्ड घटकों पर रॉड और कनेक्टिंग बेयरिंग को स्क्रू से ठीक करें।
चरण 4. दाहिने हाथ और बाएं हाथ के स्क्रू से बोल्स्टर को ढीला करें, स्टेनलेस स्टील पुलिंग रॉड को घुमाएं फिर बूम के क्षैतिज और ऊर्ध्वाधर को समायोजित करें; समायोजन के बाद, दाहिने हाथ और बाएं हाथ के स्क्रू से बोल्स्टर को लॉक करें।
