100% ड्यूटी साइकिल हाई-परफॉर्मेंस कार पार्क बैरियर गेट पार्किंग सुविधा सुरक्षा के लिए

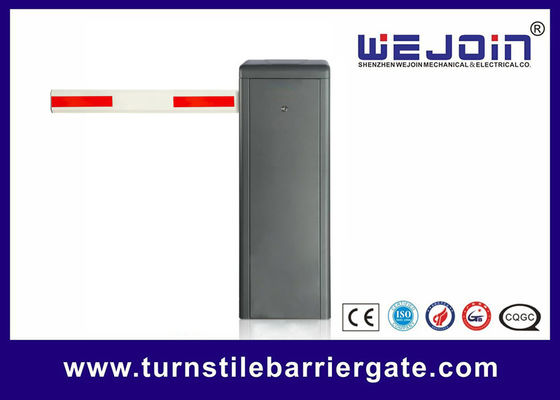

स्वचालित बैरियर गेट संक्षिप्त परिचय
उत्पाद में चार भाग होते हैं: कैबिनेट, ट्रांसमिशन तंत्र, नियंत्रण इकाई और बूम। यह बाएं-स्थापित और दाएं-स्थापित के बीच अंतर करता है, और इसका उपयोग पार्किंग स्थल के प्रवेश और निकास नियंत्रण प्रणालियों में किया जाता है।
इस उत्पाद को तीन प्रकारों में विभाजित किया गया है: सीधे बूम वाला बैरियर गेट, फोल्डिंग बूम वाला बैरियर गेट और बाड़ बूम वाला बैरियर गेट।
बूम बैरियर तकनीकी डेटा
1. कार्य तापमान (मोटर): -35℃~ + 70℃
2. बिजली आपूर्ति इनपुट वोल्टेज: AC100~264V
3. नियंत्रक इनपुट वोल्टेज: DC24V±10%, 7.5A
4. मोटर पावर: 180W
5. सापेक्ष आर्द्रता: 30%~80%, कोई संघनन नहीं
6. रिमोट कंट्रोल की दूरी: खुला और निर्बाध, L≤50M
7. चलने की गति: 1.5~6 सेकंड समायोज्य
8. MTBF: 3,000,000 बार
|
बूम प्रकार |
बूम लंबाई (मीटर: एम) |
स्प्रिंग व्यास Φ (मिमी) |
|
रबर के बिना सीधा बूम |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8＞L≥3.5 |
Φ5.5 |
|
|
3.5＞L≥2.5 |
Φ4.5 |
|
|
रबर के साथ सीधा बूम |
6≥L＞5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3＞L≥3.5 |
Φ4.5+Φ4.5 |
|
|
3.5＞L≥3 |
Φ5.5 |
|
|
3＞L |
Φ4.5 |
बैरियर गेट नियंत्रक इंटरफ़ेस
1. वायर कंट्रोल इंटरफ़ेस:
यह इंटरफ़ेस पार्किंग सिस्टम के लिए उपलब्ध है, बैरियर गेट को नियंत्रित करने के लिए बाहरी नियंत्रक के लिए भी उपलब्ध है।
2. एंटी-स्मैशिंग इंटरफ़ेस:
इन्फ्रारेड फोटोसेल: इंटरफेस इंटरफेस इंटरफेसलूप डिटेक्टर:
बूम तब उठेगा जब "लूप डिटेक्टर" और "GND" को शॉर्ट सर्किट किया जाएगा इंटरफेस बूम गिरने के दौरान; जब बूम ऊपर की सीमा की स्थिति में जाता है, तो "लूप डिटेक्टर" और "GND" के बाद बूम गिर जाएगा इंटरफेस डिस्कनेक्ट हो गया।3. रिले आउटपुट इंटरफ़ेस:
आउटपुट मोड सेट करके रिले आउटपुट को विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए सेट किया जा सकता है। विवरण के लिए, कृपया उन्नत सेटिंग्स के आइटम H-16 को देखें। डिफ़ॉल्ट यह है कि सीमा सिग्नल आउटपुट इस प्रकार है:जब बैरियर ऊपर की सीमा की स्थिति में खुलता है, तो COM और LmO जुड़े होते हैं;
जब बैरियर नीचे की सीमा की स्थिति में बंद होता है, तो COM और LmC जुड़े होते हैं;
खुलने और बंद होने के दौरान, COM और LmC, LmO डिस्कनेक्ट हो जाते हैं।
