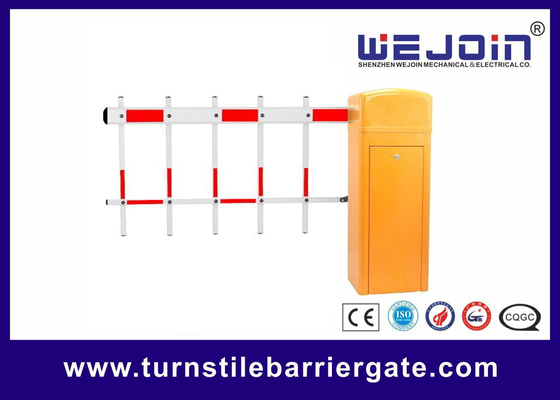

100-265 वी एसी उच्च श्रेणी के आवासीय क्षेत्र अभिगम नियंत्रण 4.5 मीटर बाड़ हाथ बाधा गेट
पार्किंग बाधा गेट के तकनीकी डेटा
मॉडलः WJDZ04VF (गति 1.5 - 6s समायोज्य)
रनिंग गतिः 1.5 - 6s,
बूम-प्रकार: सीधा, 90° तह, 180° तह, 2 बाड़, 3 बाड़
अधिकतम बूम लंबाईः 3 - 6m, 5m, 4m, 4.5m, 4m
आवास आयामः 336*325*1030MM, 335*285*920MM
इनपुट वोल्टेज: AC100 - 265V
आवृत्तिः 50/60 हर्ट्ज
मोटर वोल्टेज: DC24V
कैबिनेट रेटिंगः IP54
कार्य तापमानः -30°C ~ +70°C
एमटीबीएफः 4000000 बार
यातायात प्रवाह आवेदनः 3000 बार/24 घंटे
अधिकतम मोटर शक्तिः 180W
अधिकतम मोटर गतिः 500 आर/मिनट
अधिकतम टोक़ः 260 एन.एम.
|
बूम प्रकार |
बूम की लंबाई (मीटर: एम) |
वसंत व्यास Φ (मिमी) |
स्प्रिंग्स की मात्रा (टुकड़े) |
|
रबर के बिना सीधा बूम
|
6≥L≥5.8 |
3.8 |
5 |
|
5.7≥L>5 |
3.8 |
4 |
|
|
5≥L≥3.8 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
|
|
रबर के साथ सीधा बूम
|
6≥L≥5.5 |
3.8 |
5 |
|
5.4≥L≥4.8 |
3.8 |
4 |
|
|
4.7≥L≥3.8 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
वारंटी और सेवा आइटम
1एक वर्ष की वारंटी अवधि में घटक भागों के लिए निःशुल्क सेवा की पेशकश की जाती है।
2आजीवन सेवा के साथ तदनुसार शुल्क।
3तकनीकी प्रश्नों का समर्थन किया जाता है।
4निम्नलिखित वस्तुओं और स्थितियों को निःशुल्क सेवा के दायरे में शामिल नहीं किया गया हैः
4.1. उपयोगकर्ता निर्देशों का पालन नहीं करता है और उत्पाद को कोई नुकसान पहुंचाता है।
4.2बिजली की आपूर्ति स्थिर नहीं है, अनुमत वोल्टेज की सीमा से अधिक है या सुरक्षा विद्युत उपयोग मानक के अनुरूप नहीं है।
4.3. उपयोगकर्ता गलत तरीके से उत्पाद स्थापित करता है या उपयोग करता है, उत्पाद की उपस्थिति को नुकसान पहुंचाता है।
4.4प्राकृतिक आपदा के कारण उत्पाद को नुकसान होता है।
4.5वारंटी समाप्त हो गई है।
4.6सेवा वस्तुएं हमारे वादे से बाहर हैं।
बाड़ के बूम की स्थापना
चरण 1. बूम धारक प्रेस बोर्ड को 2 पीसी एम 12 * 70 मिमी हेक्सागोन पेंच के साथ बूम पर फिक्स करें।
चरण 2. हाथ से बोर्ड दबाएं, तो ऊर्ध्वाधर बूम ऊपर उठाओ और बूम धारक पर इसे स्थापित करें। बारी बारी से पेंच पर फ्लैट वॉशर, स्प्रिंग वॉशर और एम 12 नट स्थापित करें,और एक इंग्लिश कुंजी के साथ पेंच तय.
चरण 3। स्क्रू के साथ बाधा पर शंकु अक्ष के लिए कनेक्टिंग इकाई के असर को तय करें।
चरण 4. नीचे की बाड़ को कनेक्टिंग यूनिट पर फिक्स करें, फिर यूनिट के 2pcs स्क्रू को रिलीज़ करें और उन्हें समायोजित करें ताकि बाड़ जमीन के लंबवत हो।
