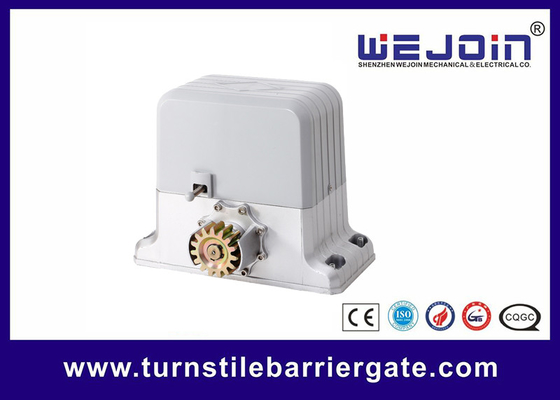

1800 kg एसी नियंत्रण बोर्ड इलेक्ट्रिक गेट मोटर्स स्लाइडिंग डोर के लिए
मुख्य विशेषताएं
बिल्ट-इन कंट्रोल यूनिट के साथ एसी मोटर
कीपैड / सिंगल बटन इंटरफ़ेस
अलार्म लैंप, फोटो बीम और सुरक्षा बीम इंटरफ़ेस
उपयोगकर्ता ऑटो-पास फ़ंक्शन का चयन कर सकता है
सॉफ्ट स्टार्ट और स्लो स्टॉप (स्मार्ट संस्करण, वैकल्पिक)
समापन के दौरान बाधा को मारते समय ऑटो-रिवर्स फ़ंक्शन (स्मार्ट संस्करण, वैकल्पिक)
आपातकालीन बिजली की विफलता के लिए मैन्युअल कुंजी रिलीज़ डिज़ाइन
विशेष विवरण
आदर्श | WJKMP202 | |
वोल्टेज | 220V ± 10% | 110V ± 10% |
आवृत्ति | 50 हर्ट्ज | 60 हर्ट्ज |
वर्तमान | 2.7A | 5.8A |
मोटर वोल्टेज | AC220V / 110V | |
संधारित्र | 20μf | 60μf + 14μf |
निर्गमन शक्ति | 350W | |
सोखी गई शक्ति | 594W | 638W |
मोटर बेस और यह स्थापना है
1. मोटर बेस इंस्टॉलेशन: बेस ट्रे की स्थापना स्थिति को मोटर के आकार और गियर रैक की स्थापना स्थिति की ऊंचाई के अनुसार सेट करें। फिर उन्नत में बोल्ट एम्बेड करें या बेस को सीमेंट नींव में एम्बेड करने के लिए विस्तार बोल्ट का उपयोग करें।
2. यदि गियर रैक पहले से ही स्थापित किया गया है, तो मोटर को वें आधार पर ठीक करें और क्लच कुंजी के साथ क्लच को बंद करें, फिर गियर रैक पर मोटर सूट का गियर सही करें, फिर आधार की स्थिति जम सकता है। मोटर को उतारें और बेस को ठीक करें।
रैक स्थापना
गियर रैक के गियर को फर्श की ओर करें। रैक के गियर को मोटर के गियर के अनुकूल बनाएं। गियर रैक को शिकंजा के साथ दरवाजे पर जकड़ें। गेट को पुश करें और इसे पूरे रूट पर ले जाएं गेट को गियर को फास्ट करने के बाद यह आश्वासन दें कि गेट पूरे रूट को सुचारू रूप से चलाता है
रैक आमतौर पर टुकड़े के बाद स्थापित किया जाता है। डाइटिंग या ब्लॉकिंग से बचने के लिए, कृपया गियर रैक के अंतराल को समायोजित करें। हम एक तरह से सुझाव देते हैं (चित्र -3 देखें): रैक 1 को ठीक करें और दो रैक को छोटे समायोजित रैक के साथ समायोजित करने के बाद रैक
